用 途：

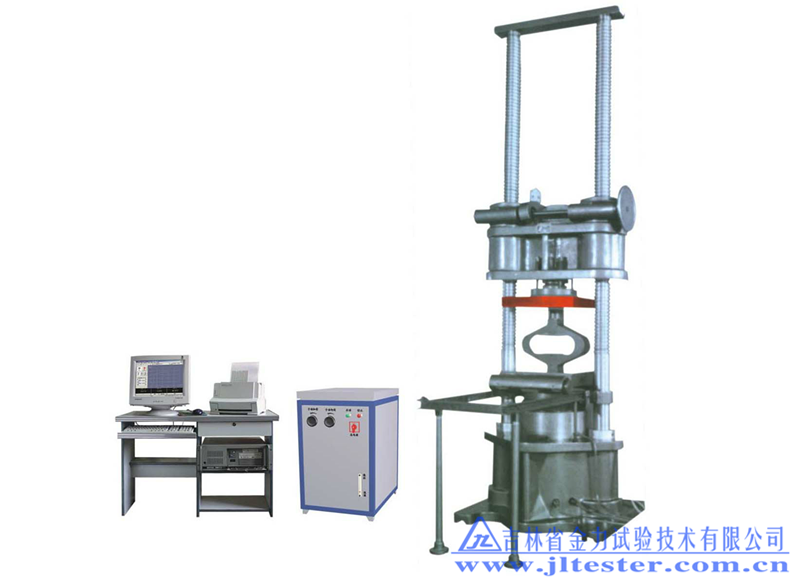

本機是一種具有高新技術手段，符合現代力學檢驗要求的新型試驗設備，是目前生產和使用中的手動加荷式、手動加荷數顯式壓力試驗機的升級換代產品。可對各種金屬、非金屬材料進行壓縮、彎曲、剪切試驗，是科研生產、仲裁檢驗所需的先進檢驗設備。
主要功能特點：
◆測量、控制系統采用計算機總線設計，一臺計算機完成全部試驗功能。
◆力測量分辨率1/200000。位移測量分辨率0.002mm。
◆自動調零、自動標定、連續全量程測量不分檔。
◆采用數字式脈沖調寬技術，實現全數字式閉環伺服控制。
◆數字式電液比例閥作控制元件，抗污染能力強，可實現長期無故障運行。
◆可進行試驗力、位移等速率控制并保持。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形程序試驗。
◆具有手動、自動、程序控制功能。
◆報告自定義,曲線放大及曲線疊加，在試驗過程中可切換顯示多種試驗曲線。
◆試驗軟件采用VC++語言編程，可在Windows98、2000、XP、NT操作系統下工作。
◆數據查詢、統計、分析功能，可進行單根或組試樣試驗。
◆可進行試驗室間微機聯網。
◆多種保護，軟件自檢、自診斷功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，維護簡單方便。
◆完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或E-mail傳送即可。
主要技術規格：
|
型號 |
YAW-600 |
YAW-2000 |
YAW-5000 |
YAW-1000 |
YAW-2000 |
YAW-5000 |
YAW-10000 |
|
|
二柱 |
四柱 |
|
試驗機量程（KN） |
0～600 |
0～2000 |
0～5000 |
0～1000 |
0～2000 |
0～5000 |
0～10000 |
|
試驗力測量范圍 |
2～100%FS （連續全量程測量） |
|
試驗力測量精度 |
示值的±1% |
|
試驗力等速率控制 |
0.1～100%FS/min |
|
位移等速率控制 |
0.5～50mm/min |
0.5～25mm/min |
|
等速率控制精度 |
±1%設定值 |
|
壓縮空間 |
0～3000 |
0～1500 |
0～3000 |
0～2000 |
0～2500 |
0～3500 |
0～4000 |
|
上、下壓盤尺寸 |
400×400 |
520×520 |
800×520 |
800×800 |
|
活塞直徑×行程 |
φ230×600 |
φ340×150 |
φ460×180 |
|
|
|
|
|
兩柱間距 |
850 |
580 |
680 |
900×500 |
700×400 |
900×600 |
1300×700 |
|
主機外形尺寸 |
1700×800×5300 |
1110×1470×3413 |
1180×810×5485 |
1310×860×3860 |
1110×800×5300 |
1460×1200×6985 |
1900×1750×7000 |
|
油源外形尺寸 |
730×600×900 |
1600×1280×900 |
|
