用 途:

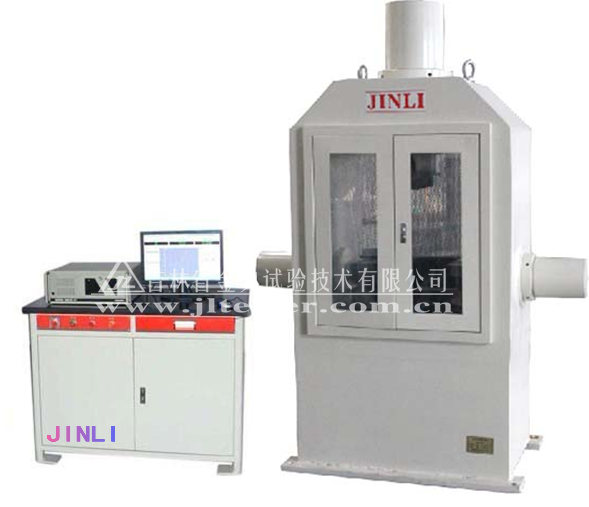

微機控制電液伺服金屬板材彎曲機由具有三套伺服油缸組成的主機及伺服液壓源微機伺服控制系統組成。該機是在數顯式彎板機基礎上采用微機伺服全數字閉環控制技術生產的目前最新一代先進的彎曲試驗機。通過送油閥手動或計算機自動控制施加彎曲力.可對各種金屬扳材進行彎曲、壓平連續試驗,各種試驗參數可自行設定,實現程序自動運行。
主要功能特點:
◆主機采用整體鑄造框架,結構緊湊,剛度高。
◆配軸向彎曲油缸,水平向壓平油缸三件套,彎曲壓平可連續完成,自動落料,操作簡便。自動化程度高,工作效率高。
◆可單獨進行板材彎曲。彎曲角度可設定,由計算機控制并顯示。
◆可根據金屬板材厚度、試驗要求自行設定控制參數,實現程序自動運行,並可同一種試樣一次設定反復試驗。
◆可采用計算機鍵盤操作,手動操作等多種操作方式。
◆配適合GB/T232-99國標要求計算機軟件,軟件采用VC十十語言編程,可在Windows98、2000、NT操作系統下工作。
◆水平油缸采用機械同步,對中性好。具有壓力超限保護、活塞行程保護等多種功能。
主要技術規格:
型 號 |
WB-500(300)KN |
WB-1000KN |
WB-2000KN |
試驗力量程(KN) |
軸向 |
0~500(300) |
0~1000 |
0~2000 |
水平向 |
0~300 |
0~500 |
0~1000 |
支輥距離 |
250 |
250 |
500 |
支輥長度 |
210 |
支輥直徑 |
36 |
36 |
50 |
彎曲油缸活塞行程 |
180 |
180 |
300 |
壓平油缸活塞行程 |
130 |
130 |
250 |
總功率 |
3.7 |
7.5 |
11 |
試樣規格 |
400×200×30 |
400×200×50 |
400×200×70 |
主機外形尺寸
(長×寬×高)(mm) |
1532×600×1892 |
1483×770×2183 |
2100×810×2434 | |
