用 途

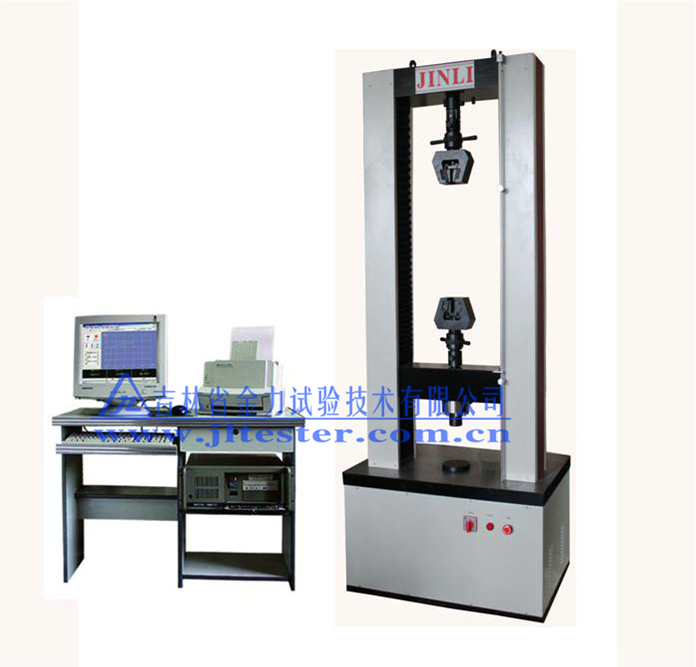

微機控制電子萬能試驗機，采用日本松下伺服電機，高精度傳感器全數字式微機伺服系統，實現了高精度、寬范圍、多功能的伺服控制。其技術指標和性能達到現代國外同類產品水平，可對各種材料進行拉、壓、彎、剪、低周循環及各種組合波形試驗，可滿足工礦企業、質檢單位、學校和科研單位的各種試驗要求。該機技術參數完全符合國標GB/T228-2002《金屬材料 室溫拉伸試驗方法》要求。該機是老式電子萬能試驗機理想的換代產品。
主要功能特點
◆測量、控制系統采用計算機總線設計。
◆力、變形測量分辨率1/200000。位移測量分辨率0.0001mm。
◆自動調零、自動標定、連續全量程測量不分檔。
◆采用數字式脈沖調寬技術，實現全數字式閉環伺服控制。
◆可進行試驗力、變形、位移等速率控制并保持。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形程序試驗。
◆具有手動、自動、程序控制功能。自動提示卸引伸計的位置。
◆報告自定義,曲線放大及曲線疊加，在試驗過程中可切換顯示七種真實的試驗曲線及多種波形試驗曲線。
◆試驗軟件采用VC++語言編程，可在Windows98、2000、XP、NT操作系統下工作。
◆數據查詢、統計、分析功能，可進行單根或組試樣試驗。
◆可進行試驗室間微機聯網。
◆多種保護，軟件自檢、自診斷功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，維護簡單方便。
◆完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或 E-mail 傳送即可。
主要技術規格
|
型號 |
WDW-10 |
WDW-20 |
WDW-50 |
WDW-100 |
WDW-200 |
|
最大試驗力（KN） |
10 |
20 |
50 |
100 |
200 |
|
試驗空間 |
600 |
|
試驗寬度 |
600 |
|
試驗力測量范圍 |
0.4～100%FS（連續全量程測量） |
|
試驗力測量誤差 |
示值的±1%（±0.5%） |
|
試驗力等速率控制 |
0.02～100%FS/min |
|
變形測量范圍 |
2～100%FS （連續全量程測量） |
|
變形等速率控制 |
0.1～100%FS/min |
|
位移等速率控制 |
0.005～500mm/min |
|
等(恒)速率控制精度 |
±1%（±0.5%）設定值 |
|
主機外形尺寸 |
800×600×1850 |
1000×650×1800 |
1200×700×2000 |
|
控制臺外形尺寸 |
1600×7800×1800 |
|
主機凈重 |
1000 |
1500 |
2000 | |
