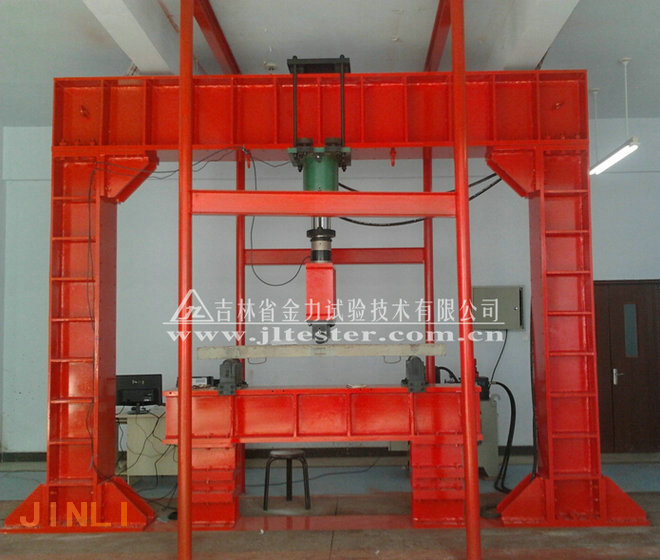

DGS-多通道自平衡恒加載架
自平衡加載架,可實現軸向,側向動靜態協調加載試驗??蛇M(jìn)行軸向壓縮,彎曲,側向節點試驗,軸向100噸,水平向50噸。
動靜態測量控制系統,全部實現連續測量全量程部分檔。連續全程控制。
功能及特點
1、動測量、控制、數據采集、處理、繪制曲線及打印曲線報告。可繪制的曲線有:、力—位移曲線、力—時間曲線、位移—時間曲線
2、測量系統具有自動調零、自動標定、連續全程測量不分檔。
3、可進行試驗力、位移等速率控制并保持。具有超載10%自動保護功能。
4、無級全程調速,各種控制速率及控制方式可在試驗過程中任意平滑切換。
5、曲線數據存儲、曲線放大、疊加,在試驗過程中可切換顯示多種真實的實時試驗曲線。
6、可自行設置控制參數, 實現程序自動運行,可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形試驗。
7、可進行單根或組試樣試驗,可進行試驗室間微機聯網。
8、可通過聯機幫助查看或打印軟件說明、操作規程、注意事項等內容。
主要特點
1、一臺計算機控制完成全部試驗過程,操作均由鍵盤及鼠標來完成,并保留手動加荷。
2、測量、控制系統采用,計算機插卡式設計(即計算機總線設計)。
3、試驗力、變形測量分辨率可達1/200000。位移測量分辨率可達0.1μm。
4、試驗軟件采用VC++語言編程,可在Windows98、2000、XP、NT操作系統下工作。
5、先進的數字式電液比例閥伺服閥作控制元件,抗污染能力強,可實現長期無故障運行。
6、采用數字式脈沖調寬技術,實現了全數字式真實的閉環伺服控制。
7、具有完整的數據庫軟件接口供用戶使用,軟件升級只須通過郵寄光盤或E-mail傳送即可。
8、完善的軟件自檢硬件功能,提示發生故障之處,無須廠家現場維修,只須更換計算機內相應的功能卡即可,維護簡單方便。
9、測量準確、功能齊全、可靠性高、操作簡單、使用方便。 |
