吉林省金力試驗技術有限公司成功開發生產了新型高科技產品DGS-2微機控制電液伺服油箱晃振試驗系統。
1．用途及特點

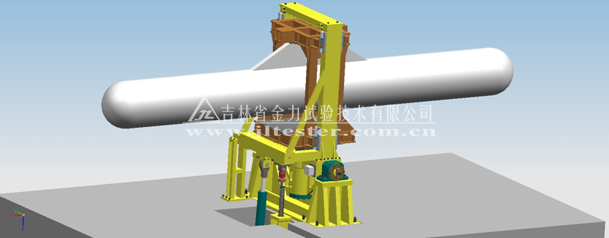

油箱晃振試驗系統（以下簡稱為“晃振試驗系統”）用于油箱的晃動和振動試驗?；握裨囼?yàn)系統由晃動和振動兩部分組成，試件安裝在振動架上，振動架與晃動平臺相聯，晃動平臺安裝在底座上。振動和晃動分別控制。試驗時，可以進行振動和晃動獨立試驗，亦可以進行晃動和振動復合試驗。試驗臺應具有當今世界先進水平的全自動化控制、監控、跟蹤、自診斷功能和自我保護能力。具有閉環控制，開環掃頻功能。
2．環境與工作條件
晃振臺在下列環境與條件下能正常工作。
|
環境溫度 |
5～40℃ |
|
|
相對濕度 |
≯ 85%RH |
|
|
電源電壓的變化在額定電壓的10%范圍內 |
|
周圍無腐蝕性介質和影響試驗臺技術性能的振動源 |
3. 主要規格參數
|
最大加速度 |
≥6g |
|
|
滿足試驗條件的最大尺寸 |
外徑φ810mm×長度8000mm |
高度 1400mm |
|
晃動角度 |
±15° |
|
|
晃動精度 |
±1° |
|
|
晃動頻率 |
16~20次/min |
|
|
最大振動頻率 |
0～100Hz |
|
|
振動頻率 |
33.3Hz |
精度±1Hz |
|
載荷為4T時振動峰-峰值為0.8mm，載荷為2.5T時振動峰-峰值為2mm； | |
