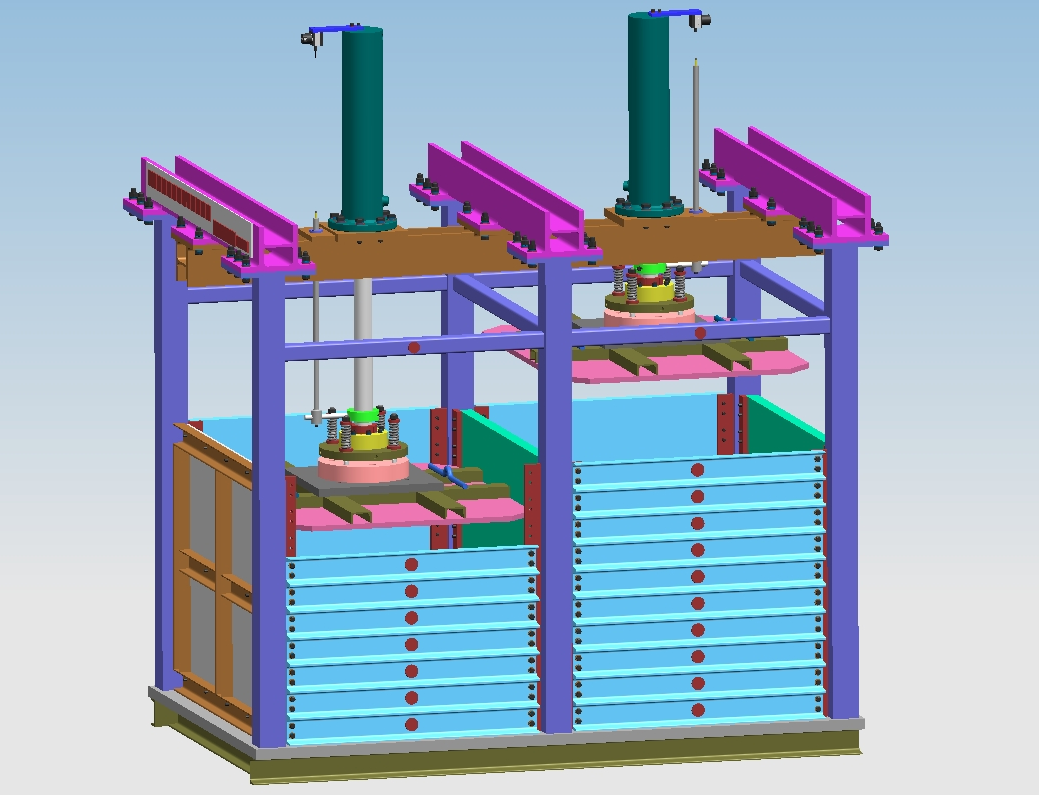

| DJX系列 多通道電液伺服相似材料試驗臺 |
|
用途
該產品可在室內模擬采礦和巖土工程中的開挖過程。設備采用主動加載方式，因此可以模擬深部條件下的開挖過程，設備采用的多通道獨立控制技術，可以模擬分布式載荷。實驗臺采用了高精度傳感器，先進的控制技術，主要元器件配置高，是采礦和巖土工程研究中的一種先進的實驗設備。
主要技術參數
◆相似材料模型尺寸（ 長×寬×高mm）： 3000×300×1800。
◆軸向七個加載油缸（kN），單缸出力150KN，軸向總載荷1000KN；
◆三個水平加載油缸，單缸出力20KN，水平總載荷60KN ；
◆試驗過程中，加載缸恒力控制精度高于±1%；
◆等加載速率控制，加載速度在0.1 ～100%FS/min；
主要功能
◆實驗過程中可保證軸向載荷和水平載荷長時穩定；
◆軸向載荷與水平載荷獨立控制；
◆7個軸向加載缸獨立控制；
◆三個水平加載缸同步控制；
◆可適應兩種模型尺寸，可在兩種模型尺寸之間靈活變換；。
◆可在滿載荷條件下保證試驗臺連續、正常工作時間超過170小時；
◆加載框架可避免垂直加載和水平加載的干擾；
◆采用必要措施減小模型立面與壓板之間的摩擦。
主要特點
◆測、控系統采用計算機總線設計，一臺計算機完成全部試驗功能。
◆測量有效分辨率1/200000。自動調零、標定、連續全量程測量不分檔。
◆全數字式閉環伺服控制。無級調速,各種控制方式及速率在試驗過程中任意切換。
◆可進行用戶設計的各種組合波形程序試驗。
◆具有自動、程序控制功能，自動完成試驗。長時試驗
◆曲線放大、疊加，在試驗過程中可切換顯示多種真實的試驗曲線波形曲線。
◆試驗軟件采用VC++語言編程，可在Windows7、XP操作系統下工作。
◆完整的數據庫接口供用戶使用，軟件升級E-mail傳送即可。
◆多種保護，軟件自檢、自診斷功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，升級、維護簡單方便。 |
|
