用 途

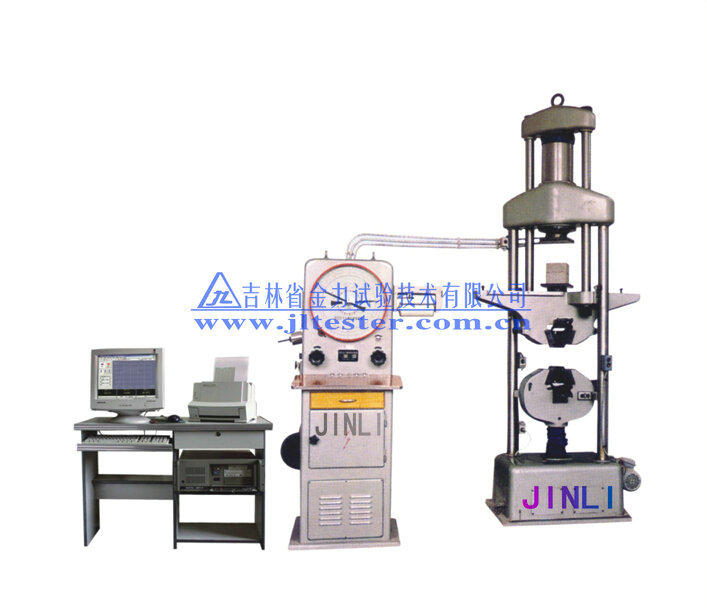

該系統適合于國內外生產的各種型號液壓萬能試驗機、壓力試驗機、臥式拉力機。微機控制電伺服控制系統是一種采用高新技術手段，符合現代力學檢驗要求的新型試驗設備，是目前生產和使用中的手動加荷式、手動加荷數顯式萬能試驗機的升級產品。該系統采用寬調速范圍的電液比例閥組及計算機數字控制等先進技術，組成全數字式閉環調速控制系統，能夠自動精確地測量和控制試驗機加荷、卸荷等試驗全過程，可對各種金屬、非金屬材料進行拉伸、壓縮、彎曲、剪切等試驗，是科研生產、仲裁檢驗所需的先進檢測設備。操作簡便，穩定可靠。
主要功能特點
1、采用力傳感器（液壓式）實現對試驗機試驗力的無慣性測量。
◆試驗力測量范圍：2～100%FS（連續全量程測量）
◆試驗力測量誤差：≤±1%
◆試驗力值顯示：計算機屏幕顯示直讀數。
2、采用引伸計測量試樣標距內變形。
◆引伸計規格：標距：50mm 量程：5mm（可按用戶要求配）
◆變形測量范圍：2～100%FS(連續全量程測量)
◆變形測量誤差：≤±0.5% FS
◆變形值顯示：計算機屏幕顯示直讀數。
3、采用光電編碼器測量?jī)摄Q口間位移，位移值由計算機屏幕顯示。
◆位移分辨率0.002 mm 位移量程250mm 測量誤差≤±2%
4、速度控制：
◆試驗力等速率控制：0.1～100% FS /min
◆控制范圍：2～100% FS
◆等速率控制精度：±1% 設定值
◆變形等速率控制：0.1～100%FS/min
◆控制范圍：2～100% FS
◆等速率控制精度：±1% 設定值
◆位移等速率控制：0.5～50mm /min
◆等速率控制精度：±2% 設定值
◆恒試驗力、恒變形、恒位移速率控制
◆控制精度：±1% 設定值
注：該系統技術參數完全符合國家標準GB/T228-2002《金屬材料 室溫拉伸試驗方法》要求。
主要功能特點
◆測量、控制系統采用計算機總線設計。
◆力、變形測量分辨率1/200000。位移測量分辨率0.002mm。
◆自動調零、自動標定、連續全量程測量不分檔。
◆采用數字式脈沖調寬技術，實現全數字式閉環伺服控制。
◆數字式電液比例閥作控制元件，抗污染能力強，可實現長期無故障運行。
◆可進行試驗力、變形、位移等速率控制并保持。
◆無級調速,各種控制方式及速率可在試驗過程中任意平滑切換。
◆可進行三角波、正弦波、梯形波等低周循環及用戶設計的各種組合波形程序試驗。
◆具有手動、自動、程序控制功能。自動提示卸引伸計的位置。
◆報告自定義,曲線放大及曲線疊加，在試驗過程中可切換顯示七種試驗曲線及多種波形試驗曲線。
◆試驗軟件采用VC++語言編程，可在Windows98、2000、XP、NT操作系統下工作。
◆數據查詢、統計、分析功能，可進行單根或組試樣試驗。
◆可進行試驗室間微機聯網。
◆多種保護，軟件自檢、自診斷功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，維護簡單方便。
◆完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或E-mail傳送即可。
|
