用 途

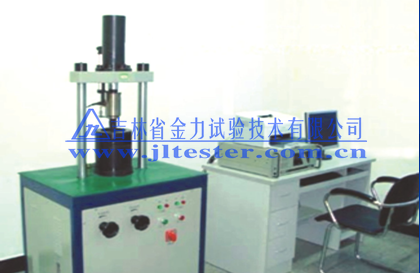

微機控制電液伺服杯突試驗機是按GB/T 4156-1984《金屬杯突試驗方法》國家標準設計的?？捎糜跈z測金屬薄板和帶材坊的塑性變形性能，還可用于實現國家標準GB5125-85《有色金屬沖杯試驗方法》用以檢驗有色金屬薄板的塑性變形性能。本機配置完善先進的金屬薄板和帶材杯突試驗裝置和夾具，不僅可完全滿足金屬薄板和帶材微機自動控制杯突試驗要求，還具有測量范圍寬、測量數據精確、自動化程度高、便于擴展功能等其它杯突試驗機無法比擬的優勢，是目前國內先進水平的杯突試驗機。
主要功能特點
◆自動測量、控制、數據采集、處理、繪制曲線及打印曲線報告?？勺詣诱{(diào)零、自動標定、全量程連續測量不分檔。
◆由于采用了全數字閉環調速系統，可以試驗全過程進行監控?？蛇M行試驗力、位移等速率控制。
◆曲線、數據存儲及曲線放大，（曲線為實時數據采集）。
◆可根據抗壓試驗要求以及其它規定自行設置加荷速率。
◆用一臺計算機完成全部試驗過程，操作均由鍵盤及鼠標來完成，并保留手動加荷。
◆測量、控制系統采用計算機總線設計。試驗力測量分辨率可達1/200000。
◆試驗軟件采用VC++語言編程，可在Windows98 、2000、NT、WindowsXP操作系統下工作。
◆采用先進的數字式電液比例閥作控制元件，抗污染能力強，可實現長期無故障運行。
◆完整的數據庫軟件接口供用戶使用，軟件升級只須通過郵寄光盤或E-mail傳送即可。
◆完善的軟件自檢功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可，維護簡單方便。
主要技術規格
◆大試驗力 (kN)：60
◆試驗力測量范圍：0.4～100% FS (全量程連續測量內外不分擋)試驗力測量誤差：±1%
◆位移量程：150mm 測量精度：±1%
◆速度控制
① 試驗力等速率控制控制范圍：0.4～100%FS
② 位移等速率控制：5～20mm/min
③ 等速率控制精度：±1% 設定值
◆沖程：60
◆活塞行程：150
◆夾緊活塞行程：30
◆兩支柱間凈距離 (mm) ：300
◆標準杯突試驗：板材厚度0.1一2mm；板材試樣最大直徑φ130(寬度90×90mm) ；標準杯突沖頭SΦ20±0.05；沖頭最大行程60mm； 最大夾緊負荷25KN；夾緊活塞行程0一30mm。根據用戶需求可配非標準杯突衝頭：SΦ15±0.05mm、SΦ8±0.02mm、SΦ3±0.02mm、及0.1 ～3mm全套模具。
|
