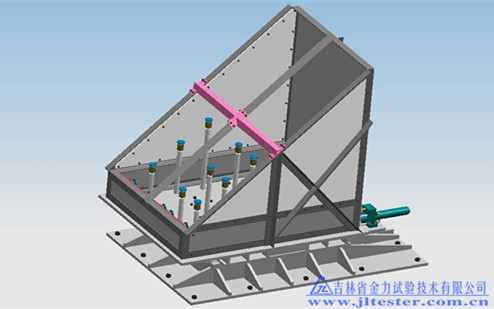

該系統主要用于模擬邊坡等工程巖土體在地震作用及降雨耦合作用下的失穩破壞試驗。模擬降雨系統，可控制降雨強度；配備數據傳感采集系統實時記錄試驗?zāi)Ｐ偷奈锢砹W(xué)參數變化；高速攝影裝備可同時記錄邊坡模型坡面和側面的變形破壞全過程；實現巖土體震動加速度的自動采集；實現巖土體空隙水壓力、土壓力的自動采集。
      該系統達到的試驗功能
◇能模擬邊坡等工程巖土體在地震及降雨耦合作用下的失穩破壞。
◇模擬降雨系統：可控制降雨強度。
◇配備數據傳感采集系統實時記錄試驗?zāi)Ｐ偷奈锢砹W(xué)參數變化，高速攝影裝備可同時記錄邊坡模型坡面和側面的變形破壞全過程。
◇實現巖土體震動頻率及振幅的自動采集。
◇實現巖土體空隙水壓力、土壓力的自動采集；力通道16個，水壓通道4個。
◇側面邊界采用高強度有機玻璃，可觀察記錄模型觀測點位移。
◇振動臺專用測控系統：可實現地震波、正弦波、三角波、隨機波加載。
◇伺服作動器雙出桿雙作用。
◇額定出力：±50KN；最大行程：±150mm。
◇最高工作頻率：20Hz；最大加速度：1g。
◇模擬試驗實體模型尺寸可調：平面尺寸長×寬：不小于2米×1.5米；可制作邊坡模型坡頂最大高度不高于1.8米。
◇實體模型可按15°、30°、45°、60°、75°、90°旋轉試驗。
◇載重：不小于6000kg，抗傾覆能力5噸米。
◇底座尺寸：2.7米×1.7米×0.25米。
