用 途

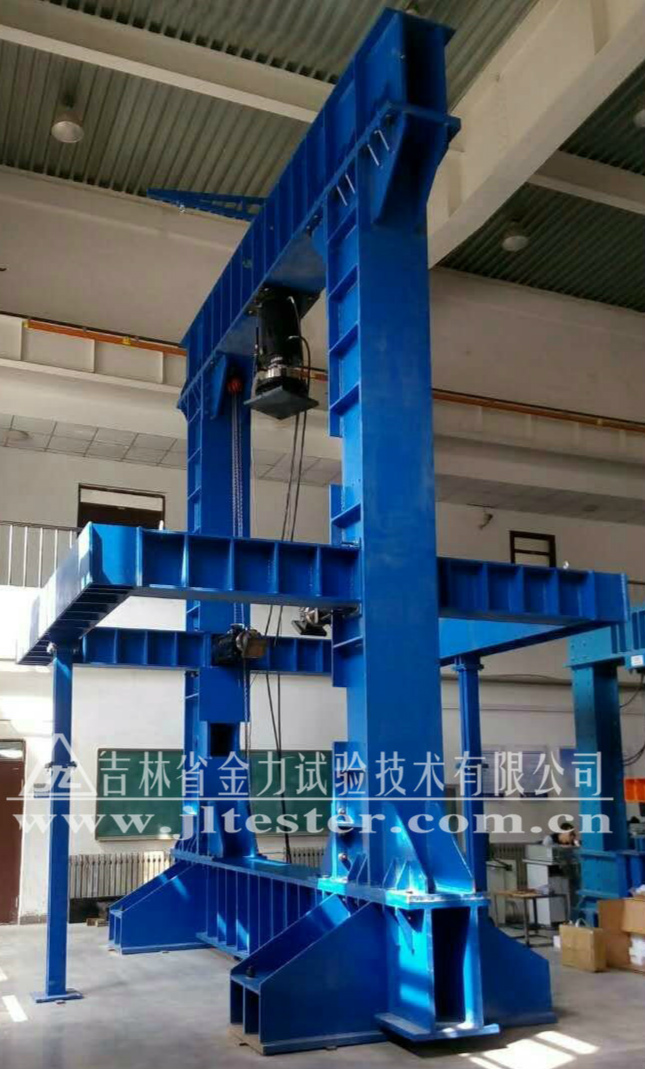

該多通道協調加載伺服控制系統，由用戶選定的多個直線式電液伺服作動器、相互獨立的測量控制系統，多個獨立伺服閥為執行元件，實現自動控制的伺服油源、計算機及打印機系統組成。每個伺服作動器均可根據需要固定在加載框架或反力墻上，可軸向、水平方向或任意角度方向根據試驗要求對試件包括大型構件、零部件進行靜力低周循環或反復拉壓疲勞試驗。
主要功能特點
整個系統由一臺計算機控制，由VC++語言編程的可在Windows98/2000/XP/NT操作系統下工作，在功能強大的軟件支持下，根據需要對每個獨立的控制系統設置控制參數，啟動伺服油源后，由數字伺服閥作為控制元件與位移傳感器、測力傳感器形成的閉環控制系統，分別對每個伺服作動器進行控制，從而完成給定的程序波形試驗。
◆具有力、位移等控制方式且可平滑切換。
◆具有拉、壓同向同步功能。
◆具有波形發生、貯存。波形包括正弦波、三角波、矩形波、斜波、自定義隨機波等，可實現程序自動運行。
◆試驗類型：協調試驗、低周疲勞試驗及各種復合的結構試驗。
◆具有整機超限保護，油源故障報警及自動保護功能。
◆具有試驗過程監控功能。
◆對測控系統故障具有自診斷功能。
◆可進行試驗力等速率控制并可進行試驗力保持。
◆可進行位移保持。 |
